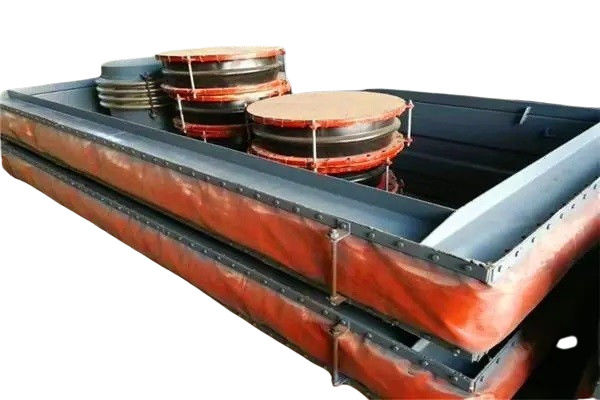

Συσκευές επεκτάσεων από υφάσματα δέρματος από σιλικόνη
, Συσκευές αντιστάθμισης από υφάσματα δέρματος από σιλικόνη
, αντισταθμιστές υφασμάτων odm
1Συνάμματα επέκτασης (καταπληρωτές)
Οι αρθρώσεις επέκτασης αναφέρονται συνήθως ως αντισταθμιστές. Αποτελούνται από ένα ή περισσότερα φουσκάλια (ελαστικό στοιχείο) ως το κύριο εργαζόμενο σώμα, καθώς και συνδέσμους στα δύο άκρα, υποστηρίγματα, φλάντζες,αγωγούς, και άλλα εξαρτήματα.Οι αρθρώσεις διεύρυνσης είναι ευέλικτες δομές που εγκαθίστανται σε κελύφη πλοίων ή αγωγούς για την αντιστάθμιση πρόσθετων πιέσεων που προκαλούνται από διαφορές θερμοκρασίας και μηχανικές δονήσεις.Χρησιμοποιώντας την αποτελεσματική επέκταση και συρρίκνωση των φουσκωτών, αντισταθμίζουν τις διαμετρικές αλλαγές σε αγωγούς, αγωγούς, αγγεία κλπ.που προκαλούνται από θερμική επέκταση και συστολή, ή αντισταθμίζουν τις αξονικές, πλευρικές και γωνιακές μετατοπίσεις αγωγών, αγωγών, αγγείων κλπ. Μπορούν επίσης να χρησιμοποιηθούν για τη μείωση θορύβου και δονήσεων και συστήματα τροφοδοσίας θέρμανσης.Προκειμένου να αποφευχθεί η παραμόρφωση ή η βλάβη των αγωγών θέρμανσης που προκαλούνται από θερμική επέκταση ή θερμοκρασιακή πίεση κατά την θέρμανση των αγωγών θέρμανσης, πρέπει να εγκατασταθούν αντισταθμιστές στους αγωγούς για την αντιστάθμιση της θερμικής διαστολής των αγωγών,μειώνοντας έτσι την πίεση στα τοιχώματα του αγωγού και τις δυνάμεις που ασκούνται στις βαλβίδες ή τις δομές στήριξης.
Δεδομένου ότι οι αρθρώσεις επέκτασης είναι ελαστικά αντισταθμιστικά συστατικά που μπορούν να επεκταθούν και να συρρικνωθούν ελεύθερα, έχουν τα πλεονεκτήματα της αξιόπιστης λειτουργίας, της καλής απόδοσης και της συμπαγής δομής, και άλλα.Ως εκ τούτου, χρησιμοποιούνται ευρέως σε τμήματα όπως η χημική μηχανικήΟι αρθρώσεις επεκτάσεως που χρησιμοποιούνται στα πλοία είναι διαφόρων μορφών, με τη σχήμα U να είναι η πιο ευρέως χρησιμοποιούμενη σχήμα φουσκάλου.ακολουθούμενες από Ω-ειδείς και C-ειδείς αρθρώσειςΌσον αφορά τις αρθρώσεις διεύρυνσης που χρησιμοποιούνται σε αγωγούς, οι εν λόγω αρθρώσεις ταξινομούνται σύμφωνα με τη δομική τους αντιστάθμιση σε αρθρώσεις καθολικής διεύρυνσης, αρθρώσεις ισορροπημένης πίεσης, αρθρώσεις κυψελών,και σύνδεση επέκτασης τσιμουδιού.
| Κύριο στοιχείο |
Κατανομή |
Περιγραφή |
|
Μεταλλική σύνδεση διεύρυνσης
|
Άρθρο επέκτασης αγκώνα
|
Η κάμψη του σωλήνα σε σχήμα U ή σε άλλο σχήμα, επίσης γνωστή ως κάμψη έντασης, είναι ένας τύπος αρθρώματος επέκτασης που χρησιμοποιεί την ελαστική ικανότητα παραμόρφωσης του σχήματος για να αντισταθμίσει.Τα πλεονεκτήματά του είναι η καλή δύναμη.Τα μειονεκτήματα είναι η κατανάλωση χώρου, η υψηλή κατανάλωση χάλυβα και η υψηλή αντοχή στην τριβή.Αυτός ο τύπος της σύνδεσης επέκτασης χρησιμοποιείται ευρέως σε διάφορους ατμοσωλήνες και μακρούς σωλήνες.
|
|
Συναρμολόγηση
|
Μια σύνδεση επέκτασης φουσκάλων, κατασκευασμένη από μεταλλικές φουσκάλες, παρουσιάζει δυνατότητες επέκτασης και συστολής κατά μήκος της αξιακής κατεύθυνσης του αγωγού, μαζί με ένα μικρό βαθμό κάμψης.Οι προστατευτικές ράβδοι ή δαχτυλίδια στα δύο άκρα εμποδίζουν την υπέρβαση του επιτρεπόμενου ποσού αντιστάθμισηςΥπάρχουν επίσης γωνιακές και πλευρικές αρθρώσεις επέκτασης για την αντιστάθμιση των περιστροφικών και πλευρικών παραμορφώσεων των αγωγών.Αυτές οι αρθρώσεις προσφέρουν εξοικονόμηση χώρουΣυνήθως χρησιμοποιούνται σε μικρούς, χαμηλής θερμοκρασίας και χαμηλής πίεσης αγωγούς.Το πεδίο εφαρμογής των αρθρώσεων επέκτασης φουσκάλων επεκτείνεται λόγω των εξελίξεων στην τεχνολογία παραγωγής φουσκάλωνΤώρα, μπορούν να χρησιμοποιηθούν σε συστήματα σωλήνων με μέγιστη πίεση 6,0 MPa.
|
|
Συνδυασμός διεύρυνσης τύπου γλιστρίματος
|
Η σύνδεση επέκτασης τύπου γλιστρίσματος διαθέτει εσωτερικά και εξωτερικά μανίκια που επιτρέπουν αξιακή κίνηση, σφραγισμένα με ένα κουτί γεμιστήρα.
Διατηρεί και τα δύο άκρα του σωλήνα στον ίδιο άξονα κατά τη διάρκεια της λειτουργίας.
Τα εξαρτήματα περιλαμβάνουν μανίκια, κελύφη και υλικά σφράγισης.
Χρησιμοποιείται για την αντιστάθμιση της αξιωτικής επέκτασης και περιστροφής σε αγωγούς, κατάλληλη για διάφορους τύπους μέσων.
Παρέχει σημαντική αντιστάθμιση με ένα συμπαγές σχεδιασμό, κατάλληλο για ζεστό νερό, ατμό και λίπος.
Η αντιστάθμιση θερμικής διαστολής επιτυγχάνεται με τη σύρση του μανδύα κατά του εξωτερικού μανδύα.
Το εσωτερικό μανίκι χρησιμοποιεί μια δυναμική σφραγίδα υψηλής απόδοσης αυτοσφραγίσματος για την κάλυψη των απαιτήσεων σφραγίσματος αγωγών.
Ενσωματώνει συνθετικό υλικό σφραγίδας με υψηλή θερμοκρασία, διάβρωση και αντοχή στην γήρανση.
Παρέχει άξια ολισθητική κίνηση, αποτρέποντας παράλληλα τη μέση διαρροή σε ευρύ εύρος θερμοκρασιών, συμπεριλαμβανομένων των ειδικών συνθηκών έως 350 βαθμών Κελσίου.
|
|
Μη μεταλλικές αρθρώσεις διεύρυνσης
|
Συζύγιο επέκτασης από καουτσούκ
|
Αποτελείται από συνθετικά υλικά από καουτσούκ και καουτσούκ-ινών, φλάντζες από χάλυβα, μανίκια και μονωτικά υλικά, χρησιμοποιείται κυρίως για ευέλικτες συνδέσεις μεταξύ διαφόρων ανεμιστήρων και αγωγών.Οι λειτουργίες του περιλαμβάνουν την απορρόφηση των σοκ., μειωτικό θόρυβο, σφραγίδα, μέση αντίσταση, εύκολη μετατόπιση και εγκατάσταση.Απομάκρυνση καπνού και σκόνης στον τομέα της προστασίας του περιβάλλοντος.
|
|
Συνδυασμός διεύρυνσης υφασμάτων
|
Η σύνδεση επέκτασης υφάσματος, κατασκευασμένη κυρίως από υφάσματα ινών, καουτσούκ και άλλα ανθεκτικά στη θερμότητα υλικά, αντισταθμίζει αποτελεσματικά τις δονήσεις και τις παραμορφώσεις στους ανεμιστήρες και τους αγωγούς.Οι δυνατότητές του επεκτείνονται σε αξιακές, πλευρική και γωνιακή αντιστάθμιση, προσφέροντας οφέλη όπως λειτουργία χωρίς ώθηση, απλοποιημένη σχεδίαση υποστήριξης, αντοχή στη διάβρωση και τη θερμότητα, μείωση του θορύβου και των δονήσεων.Είναι ιδανικά κατάλληλο για χρήση σε σωλήνες καύσης και σωλήνες καπνού και σκόνης σε εργοστάσια παραγωγής ηλεκτρικής ενέργειαςΤο ύφασμα από ίνες και το βαμβάκι μόνωσης μέσα στον μη μεταλλικό αντισταθμιστή συμβάλλουν περαιτέρω στην απορρόφηση του ήχου και την απομόνωση των δονήσεων, μειώνοντας σημαντικά τον θόρυβο και τις δονήσεις στους λέβητες.ανεμιστήρεςΤο σχέδιο αυτό διαθέτει απλή δομή, ελαφρύ βάρος και εύκολη συντήρηση.
|
Υπερ-αυστενίτικος ανοξείδωτος χάλυβας: 254SMO, 904L, AL6XN
- Τα κράματα αυτά παρουσιάζουν υψηλή αντοχή στη διάβρωση, ιδιαίτερα σε σκληρά περιβάλλοντα που περιέχουν ιόντα χλωριούχου.Χρησιμοποιούνται συχνά σε εφαρμογές που απαιτούν εξαιρετική αντοχή στη διάβρωση και υψηλή αντοχή.
Διπλό ατσάλι ατσάλι: 2205 Χάλυβας διπλής φάσης (S31803)
- Οι ατσάλινοι διπλής μορφής προσφέρουν ένα συνδυασμό υψηλής αντοχής και εξαιρετικής αντοχής στη διάβρωση.Χρησιμοποιούνται συνήθως σε εφαρμογές που απαιτούν αντοχή στη διάβρωση από άγχος, ρωγμάτωση και διάβρωση από λάκκους.
Χάλυβας κράματος με βάση το νικέλιο: INCOLOY800/800H/800HT/840/825, INCONEL600/601/690/625/X-750
- οι ατσάλινες ενώσεις με βάση το νικέλιο προσφέρουν εξαιρετική αντοχή σε υψηλές θερμοκρασίες και αντοχή στη διάβρωση.και αεριοστροβίλων.
Συνδυασμός Hastelloy: C-276/C-22/X, MONEL400/K500
- Τα κράματα Hastelloy παρουσιάζουν εξαιρετική αντοχή σε ένα ευρύ φάσμα διαβρωτικών περιβάλλοντων, συμπεριλαμβανομένων των οξειδωτικών και μειωτικών οξέων, καθώς και σε αέρια περιβάλλοντα υψηλής θερμοκρασίας.Τα κράματα MONEL προσφέρουν εξαιρετική αντοχή στη διάβρωση και τη διάβρωση σε θαλάσσιο και χημικό περιβάλλον.
Καθαρό νικέλιο: N4, N6 (Ni200, Ni201)
- Το καθαρό νικέλιο παρουσιάζει υψηλή αντοχή στη διάβρωση και την οξείδωση σε υψηλές θερμοκρασίες.
Πλάκα τιτανίου για σφράγιση: GR1, GR2, TA1, TA2
- Οι πλάκες τιτανίου είναι γνωστές για την υψηλή σχέση αντοχής προς βάρος, την εξαιρετική αντοχή στη διάβρωση και τη βιοσυμβατότητα.και ιατρικές εφαρμογές.
Αυστενίτης ανοξείδωτος χάλυβας: SUS304, SUS304L, SUS316, SUS316L, SUS310S, SUS321, SUS316Ti
- Οι αυστενιτικοί ανοξείδωτοι χάλυβες είναι μη μαγνητικοί και προσφέρουν εξαιρετική αντοχή στη διάβρωση, καλή διαμόρφωση και συγκολλητικότητα.χημική επεξεργασία, και ιατροτεχνολογικά προϊόντα.
2Μη μεταλλικές αρθρώσεις διεύρυνσης
- Μη μεταλλικοί αντισταθμιστές/τύποι αρθρώσεων διεύρυνσης
Οι μη μεταλλικοί αντισταθμιστές μπορούν να χωριστούν στους ακόλουθους τύπους: ίσοι κυλινδρικοί μη μεταλλικοί σύνδεσμοι διαστολής, σύνθετοι μη μεταλλικοί σύνδεσμοι διαστολής, γωνιακοί μη μεταλλικοί σύνδεσμοι διαστολής,και τετράγωνες μη μεταλλικές αρθρώσεις διεύρυνσης.
Οι ορθογώνιοι μη μεταλλικοί αντισταθμιστές χρησιμοποιούνται κυρίως στους σωλήνες καπνού των σταθμών παραγωγής ηλεκτρικής ενέργειας για την απορρόφηση της θερμικής μετατόπισης ή/και της απορρόφησης των σοκ.Οι τύποι συνδέσεων για ορθογώνιους μη μεταλλικούς αντισταθμιστές περιλαμβάνουν τη σύνδεση φλάντζας και τη σύνδεση ακροβωτίου.
- Συχνές δομικές μορφές μη μεταλλικών αντισταθμιστών (μη μεταλλικές αρθρώσεις διεύρυνσης) περιλαμβάνουν τις ακόλουθες έξι:
- Τεχνικές παραμέτρους μη μεταλλικών αντισταθμιστών (μη μεταλλικές αρθρώσεις επέκτασης):
|
Διάρκεια αντισταθμιστικού τμήματος (h/m)
|
100 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
|
Όγκος αντιστάθμισης
|
Μετατόπιση άξονα (x/m)
|
- 30 |
- 50 |
- 75 |
- 85 |
-105 |
-125 |
-130 |
- 140 |
-165 |
-175 |
-195 |
-205 |
-225 |
-240 |
| +15 |
+20 |
+30 |
+36 |
+45 |
+45 |
+50 |
+55 |
+58 |
+62 |
+66 |
+70 |
+74 |
+80 |
|
Πλευρική μετατόπιση (y/m)
|
±10 |
±15 |
±25 |
±30 |
±45 |
±50 |
± 60 |
± 68 |
± 7o |
±73 |
±75 |
± 80 |
± 85 |
± 90 |
|
Θερμοκρασία λειτουργίας (t°C)
|
α=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 |
|
Εργασιακή πίεση P ((Kpa)
|
±10~±300, εάν ο χρήστης το απαιτεί, η πίεση πέραν του εύρους, μπορεί να σχεδιαστεί ξεχωριστά.
|
|
Ποσοστό ροής
|
αβ |
v=8 ̇15 |
| c ∆ |
v=8 ̇20 |
- Εφαρμοσμένο εύροςΜη μεταλλικοί αντισταθμιστές (μη μεταλλικοί σύνδεσμοι διεύρυνσης):
Αγωγός εξάτμισης αεριοστροβίλου
Σύστημα αποσβερίωσης
Δάσκαλοι καπνού και συστήματα εξάτμισης διαφόρων βιομηχανιών
Κεταλλωτήρες με καύση από άνθρακα
Δάσκαλοι καυσαερίων καυσαερίων αποβλήτων
3Στρογγυλο μη μεταλλικό συμπληρωματικό/συνδέσιμο επέκτασης
Οι κυκλικοί μη μεταλλικοί αντισταθμιστές/συνδέσεις επέκτασης προσφέρουν αρκετά βασικά πλεονεκτήματα:
1. Αντιστάθμιση θερμικής επέκτασης: Μπορούν να αντισταθμίσουν σε πολλαπλές κατευθύνσεις, παρέχοντας ανώτερη ευελιξία σε σύγκριση με τους μεταλλικούς αντισταθμιστές, οι οποίοι συνήθως προσφέρουν αντιστάθμιση ενός άξονα.
2. Αποζημίωση σφαλμάτων ευθυγράμμισης: Οι αντισταθμιστές ινών εξαλείφουν αποτελεσματικά τα προβλήματα δυσθυγράμμισης που προκύπτουν από σφάλματα συστήματος κατά τη διάρκεια συνδέσεων αγωγών.
3Μείωση θορύβου και απομόνωση από δονήσεις:Οι εγγενείς ιδιότητες απορρόφησης ήχου και απομόνωσης των δονήσεων του υφάσματος από ίνες και του μόνου βαμβακιού μειώνουν τον θόρυβο και τις δονήσεις σε συστήματα όπως λέβητες και ανεμιστήρες.
4. Χωρίς αντίστροφη ώθηση: Με το ύφασμα από ίνες ως κύριο υλικό, δεν υπάρχει μετάδοση δύναμης, απλοποιώντας το σχεδιασμό και αποφεύγοντας την ανάγκη μεγάλων υποστηρικτών, εξοικονομώντας υλικά και εργασία.
5Αντοχή σε υψηλές θερμοκρασίες και διάβρωση: Επιλεγμένα υλικά φθοροπλαστικών και σιλικόνης προσφέρουν εξαιρετική αντοχή σε υψηλές θερμοκρασίες και διάβρωση.
6Αξιόπιστη απόδοση σφράγισης: Οι αντισταθμιστές ινών εξασφαλίζουν λειτουργία χωρίς διαρροές με ένα πλήρες σύστημα παραγωγής και συναρμολόγησης.
7Ελαφριά, απλή δομή, εύκολη εγκατάσταση και συντήρηση: Η ελαφριά και απλή δομή τους τις καθιστά βολικές για εγκατάσταση και συντήρηση.
8- Κόστος-αποτελεσματικότητα: έχουν τιμή 1/2 έως 1/5 των εισαγόμενων μεταλλικών αντισταθμιστών, προσφέροντας καλά αποτελέσματα αποσβεσμού και μακρά διάρκεια ζωής.Μεγάλες φλάντζες χωρίς συμπίεση μειώνουν το κόστος και επιτρέπουν την άμεση εγκατάσταση.
