Εναρμόνιση των συνδεδεμένων πλαισίων

Πίεση ισορροπημένη βυθίζεται Επεκτάσεις

1Πίεση αγκώνων ισορροπημένη κλίση άνοιξης

Ο αρθρός διεύρυνσης με ισορροπημένη πίεση με το αγκώνα αποτελείται από δύο μέρη:Προσωρινό τμήμα (τέλος του καναλιού) που περιέχει δύο φουσκάλες εργασίας που μπορούν να απορροφήσουν την πλευρική μετατόπιση που παράγεται από το καμπυλωμένο τμήμα του σωλήνα;Πίσω τμήμα ((τέλος ισορροπίας): Υπάρχει μία ισορροπία φουσκάλες.

Αυτός ο τύπος αρθρώσεων διεύρυνσης χρησιμοποιείται συνήθως σε αντλίες, συμπιεστές, ατμογεννήτριες και άλλα συστήματα αγωγών ευαίσθητων στο φορτίο.και προστατεύει τον εξοπλισμό για σταθερή λειτουργίαΣυχνά τοποθετείται στις αλλαγές κατεύθυνσης των αγωγών (όπως L- σχήμα,Δορυφόροι σχήματος Z) ή σε χωρικούς αγωγούς συνδεδεμένοι με εξοπλισμό για την αντιστάθμιση των αξονικών και πλευρικών μετατοπίσεις χωρίς να παράγεται εσωτερική ώθηση πίεσης στο σύστημα αγωγώνΧρησιμοποιείται κυρίως για την απορρόφηση της συνδυασμένης αξιωτικής και πλευρικής μετατόπισης και την εξισορρόπηση της ώθησης πίεσης των φουσκάλων, κατάλληλη για εφαρμογές όπου δεν επιτρέπεται σημαντική ώθηση.

• Πίεση σχεδιασμού: 0,1 - 0,25 MPa
• Θερμοκρασία σχεδιασμού: -25 - 450°C
• Τύπος σύνδεσης: Φλάντζη/ζύγισμα
• Ονομαστική διάμετρος: DN100 - DN3000 mm (προσαρμόζεται σε κάθε μέγεθος)
• Τεχνική και τεχνική υποστήριξη

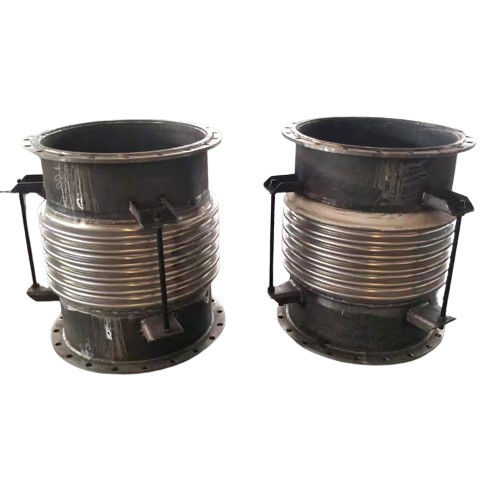

2Εναρμονισμένη σύνδεση διεύρυνσης

Η ενδογραμμική εξισορροπημένη διάταξη επέκτασης αποτελείται από ένα ή δύο εργασιακά φουσκάλια, ένα ισορροπημένο φουσκάλιο, εργασιακές ράβδους δέσμευσης και άλλα δομικά στοιχεία που συνδέονται με ενδιάμεσο σωλήνα.Αυτός ο τύπος αρθρώσεων διεύρυνσης χρησιμοποιείται κυρίως για την απορρόφηση της αξιωτικής και πλευρικής συνδυασμένης μετατόπισης και την εξισορρόπηση της ώθησης πίεσης των φουσκωτών.όπου η ώθηση πίεσης υποβάλλεται από τα δομικά στοιχεία της ίδιας της φούσκας, και το σταθερό στήριγμα του αγωγού λαμβάνει υπόψη μόνο την ελαστική δύναμη των φουσκωτήρων και την αντίσταση τριβής του αγωγού.

• Πίεση σχεδιασμού: 0,1 - 2,5 MPa
• Θερμοκρασία σχεδιασμού: -25 - 450°C
• Τύπος σύνδεσης: Φλάντζη/ζύγισμα
• Ονομαστική διάμετρος: DN100 - DN3000 mm (προσαρμόζεται σε κάθε μέγεθος)
• Τεχνική και τεχνική υποστήριξη
